| ब्रांड नाम: | SHX |
| मॉडल संख्या: | एसएचएक्स-1000 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग |
| भुगतान की शर्तें: | टी/टी, एल/सी |

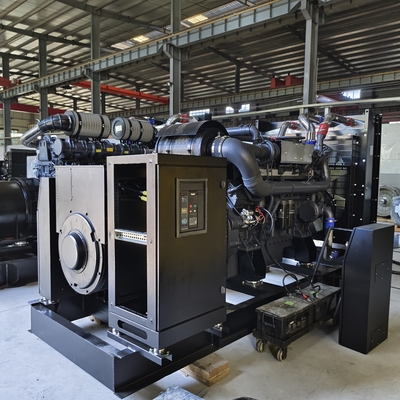

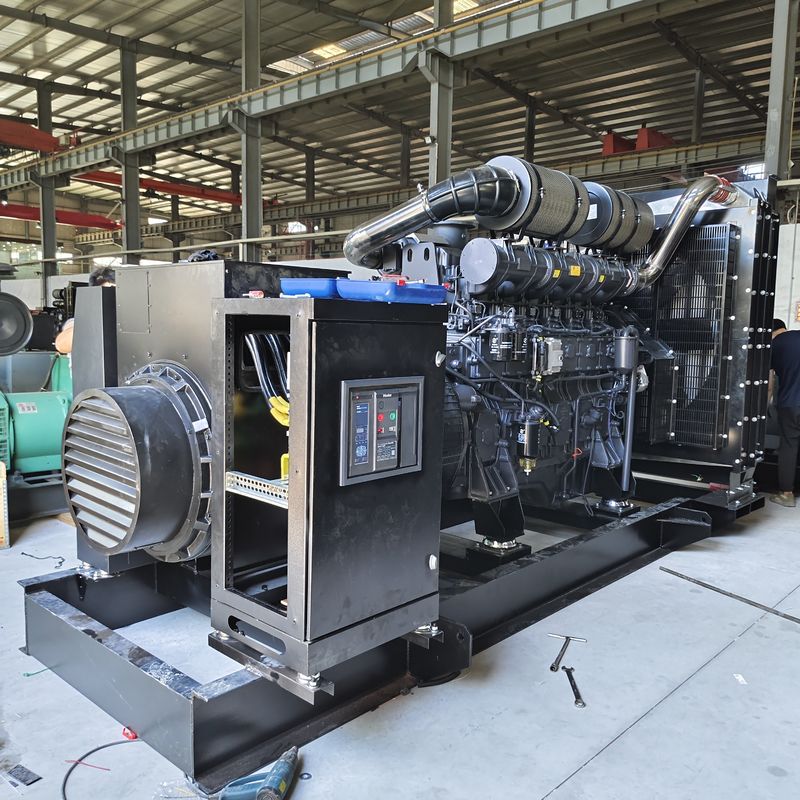

1000kVA SDEC पावर स्टैंडबाय डीजल जनरेटर 1MVA 800kW शॉपिंग मॉल के लिए शांगचाई जेनसेट
शक्ति विनिर्देश
1) 50 हर्ट्ज पर 1500 आरपीएम
2) ठंडा पानी
3) टर्बोचार्ज
विद्युत विनिर्देश
1) पावर फैक्टरः 0.8
2) 3 चरण 4 ध्रुव
3) इन्सुलेशनः वर्ग H
4) ब्रश रहित
5) आत्म-उत्साही
6) IP23 सुरक्षा
7) एवीआर विनियमन
8) बैटरी से शुरू करना
जेनेट विनिर्देश
| जेनसेट मॉडल | SHX-1000 |
| जेनसेट नामित शक्ति | 800 किलोवाट / 1000 किलोवाट |
| नामित वोल्टेज | 230/400 वोल्ट |
| नामित धारा | 1443A |
| आवृत्ति | 50 Hz |
| शक्ति कारक | 0.8 विलंब |
| कनेक्शन प्रकार | 3 चरण 4 तार |
| शीतलन प्रणाली | बंद चक्र वाटर-कूल्ड फैन के साथ, पानी टैंक |
| कुल आयाम (L × W × H) मिमी | 4500×1800×2300 |
| वजन (किलो) | 6500 |
इंजन विनिर्देश
| डीजल इंजन | |
| ब्रांड | एसडीईसी पावर |
| मॉडल | 6KTAA25-G321 |
| इंजन संरचना | 6 सिलेंडर लाइन में, 4 स्ट्रोक, टर्बोचार्ज |
| घूर्णन गति | 1500 आरपीएम |
| इंजन शीतलन विधि | पानी से ठंडा |

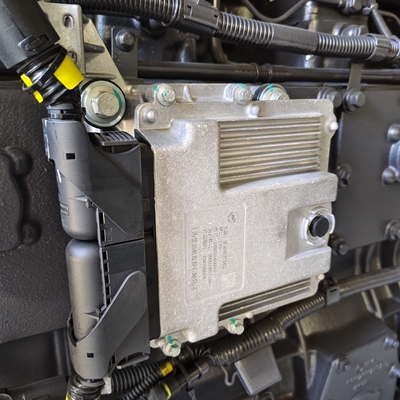

| गति विनियमन प्रणाली | ईसीयू |
| प्रारंभ विधि | 24 वी बैटरी द्वारा |
| इंजन फिल्टर प्रणाली | शुष्क प्रकार का वायु फिल्टर, ईंधन फिल्टर, तेल फिल्टर, जल फिल्टर |
| विस्थापन | 25.18 |
| बोर × स्ट्रोक ((मिमी) | 170×185 |
| संपीड़न अनुपात | 14.5: 1 |
| 100% लोड पर ईंधन की खपत (लीटर/घंटा) | 201 |
| लुब क्षमता ((L) | ४५-७५ |
अल्टरनेटर विनिर्देश
| अल्टरनेटर | |
| ब्रांड | लेरोय सोमर |
| मॉडल | TAL-A49-E |
| उत्तेजना प्रकार | ब्रशलेस स्व-उत्तेजित AVR विनियमन |
| कनेक्शन प्रकार | 3 चरण 4 ध्रुव |
| निरंतर आवृत्ति परिवर्तन | 0. 50% |
| कोई लोड वोल्टेज नहीं | ≥95%-105% |
| स्थिर वोल्टेज | ≤±1% |
| इन्सुलेशन वर्ग | वर्ग H |
| सुरक्षा ग्रेड | IP23 |
आपूर्ति का दायरा
1डीजल इंजन
1.1 इंजन जिसमें गीला प्रकार का सिलेंडर, प्रत्यक्ष इंजेक्शन दहन कक्ष, निकास टर्बोचार्जर शामिल है,
जल शीतलन, इलेक्ट्रॉनिक गवर्नर आदि।
1.2 ईंधन प्रणाली, जिसमें ईंधन पंप, फिल्टर आदि शामिल हैं
1.3 वायु ग्रहण और निकास प्रणाली जिसमें वायु फिल्टर, निकास साइलेंसर, बेलो, सभी प्रवेश और निकास शामिल हैं
पाइपिंग, केबलिंग, उपकरण, वाल्व और सेटिंग्स आदि।
1.4 शीतलन प्रणाली, जिसमें जल स्तर अलार्म और सूचक के साथ रेडिएटर, थर्मोस्टेटिक स्विच, थर्मोस्टेटिक
हीटर, इंजन शाफ्ट पर लगाए गए पंखे, सभी परस्पर जुड़े पाइप, केबलिंग, उपकरण, वाल्व और सेटिंग्स आदि।
1.5 स्नेहन प्रणाली में पंप, तेल सैंप, तेल फ़िल्टर और फिल्टर, सभी आपस में जुड़े पाइप, उपकरण,
वाल्व और सेटिंग्स आदि
1.6 स्टार्टिंग सिस्टम, जिसमें बैटरी के दो सेट, एसी चार्जर का एक सेट और आपस में जुड़ने वाले पाइप, केबलिंग,
उपकरण, वाल्व और सेटिंग्स आदि
2. एसी सिंक्रोनस जनरेटर
2.1 जनरेटर, जिसमें उत्तेजक, रेक्टिफायर, एवीआर, शाफ्ट माउंट फैन शामिल हैं यदि आवश्यक हो।
2.2 सभी आपस में जोड़ने वाली पाइप, केबलिंग, उपकरण, वाल्व और सेटिंग्स आदि
3. युग्मन और सुरक्षा
3.1 युग्मन
3.2 युग्मन गार्ड
4नियंत्रण कक्ष
4.1 स्थानीय स्वचालित नियंत्रण कक्ष
5. बेसप्लेट
5.1 सामान्य आधार प्लेट
6. दस्तावेज
6.1 जनरेटर सेट की स्थापना पुस्तिका
6.2 जनरेटर सेट संचालन और रखरखाव पुस्तिका
6.3 जनरेटर सेट कंट्रोल पैनल मैनुअल
6.4 इंजन मैनुअल और गुणवत्ता फाइल
6.5 अल्टरनेटर मैनुअल और गुणवत्ता फाइल
6.6 कारखाने की स्वीकृति परीक्षण रिपोर्ट
6.7 सापेक्ष चित्र और आरेख
ओईएम सेवा:
गुआंग्डोंग सनकिंग्स इलेक्ट्रिक कं, लिमिटेड ग्राहकों के लिए पेशेवर OEM सेवा प्रदान कर सकता है।
1ग्राहक की आवश्यकता के अनुसार जनरेटर का अद्वितीय डिजाइन और निर्माण।
2जनरेटर पर ग्राहक के लोगो का मुद्रण या चित्रण।
3स्थापना और संचालन मैनुअल तटस्थ या शीर्षक ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
4ग्राहकों का समर्थन करने के लिए पूर्ण वारंटी कवर।
|
|
