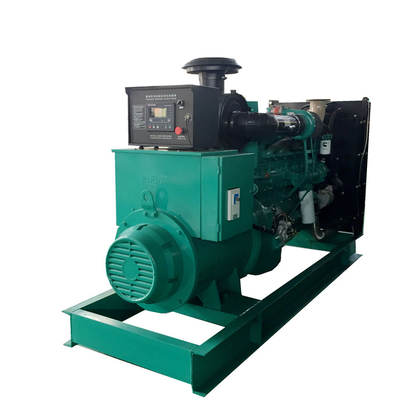

SHX 500kva इलेक्ट्रिक डीजल जेनरेटर 550kva 3 फेज स्टैंडबाय पावर डीजल जेनरेटर सेट

मानक विन्यास ओएफ डीजल जेनरेटर सेट कमिंस इंजन द्वारा संचालित:

1) कमिंस इंजन

2) स्टैमफोर्ड अल्टरनेटर (विकल्प के लिए मैराथन, मक्का अल्टे, वाटटेक ब्रांड)

3) डीपसी डीएसई 6020 कंट्रोल पैनल

4) चिंट सर्किट ब्रेकर

5) 8 काम के घंटे बेस फ्यूल टैंक (जेनसेट 650kVA प्राइम के लिए, अन्य मॉडलों के लिए केवल बेस फ्रेम)

6) एंटी-वाइब्रेशन माउंटेड सिस्टम

7) बैटरी, बैटरी चार्जर और बैटरी आइसोलेटर स्विच

8) औद्योगिक साइलेंसर और लचीली निकास नली

500kva इलेक्ट्रिक डीजल जनरेटर की आपूर्ति का दायरा

1. डीजल इंजन

1.1 इंजन जिसमें वेट टाइप सिलेंडर, डायरेक्ट इंजेक्शन कम्बशन चेंबर, एग्जॉस्ट टर्बोचार्जर, वाटर कूलिंग, इलेक्ट्रॉनिक गवर्नर आदि शामिल हैं।

1.2 ईंधन प्रणाली, जिसमें ईंधन पंप, छलनी या फिल्टर आदि शामिल हैं।

1.3 एयर इनटेक और एग्जॉस्ट सिस्टम, जिसमें एयर फिल्टर, एग्जॉस्ट साइलेंसर, बोलो, सभी इंटेक और एग्जॉस्ट पाइपिंग, केबलिंग, इंस्ट्रूमेंट्स, वॉल्व और सेटिंग्स आदि शामिल हैं।

1.4 कूलिंग सिस्टम, जिसमें वॉटर लेवल अलार्म और इंडिकेटर के साथ रेडिएटर, थर्मोस्टेटिक स्विच, थर्मोस्टेटिक हीटर, इंजन शाफ्ट माउंटेड फैन, सभी इंटरकनेक्टिंग पाइपिंग, केबलिंग, इंस्ट्रूमेंट्स, वॉल्व और सेटिंग्स आदि शामिल हैं।

1.5 स्नेहन प्रणाली में पंप, तेल संप, तेल छलनी और फिल्टर, सभी इंटरकनेक्टिंग पाइपिंग, उपकरण, वाल्व और सेटिंग्स आदि शामिल हैं।

1.6 स्टार्टिंग सिस्टम, जिसमें बैटरी के 2 सेट, एसी चार्जर का एक सेट और इंटरकनेक्टिंग पाइपिंग, केबलिंग, इंस्ट्रूमेंट, वॉल्व और सेटिंग्स आदि शामिल हैं।

2. एसी तुल्यकालिक जनरेटर

2.1 जेनरेटर, जिसमें एक्साइटर, रेक्टिफायर, एवीआर, शाफ्ट माउंटेड पंखा शामिल है, यदि आवश्यक हो।

2.2 सभी इंटरकनेक्टिंग पाइपिंग, केबलिंग, उपकरण, वाल्व और सेटिंग्स, आदि।

3. कपलिंग और गार्ड

3.1 युग्मन

3.2 युग्मन गार्ड

4. नियंत्रण कक्ष

4.1 स्थानीय स्वचालित नियंत्रण कक्ष

5. बेसप्लेट

5.1 आम बेस प्लेट

6. दस्तावेज़:

6.1 जेनरेटर सेट इंस्टॉलेशन मैनुअल

6.2 जेनरेटर सेट संचालन और रखरखाव मैनुअल

6.3 जेनरेटर सेट कंट्रोल पैनल मैनुअल

6.4 इंजन मैनुअल और गुणवत्ता फ़ाइल

6.5 अल्टरनेटर मैनुअल और गुणवत्ता फ़ाइल

6.6 फैक्टरी स्वीकार्य परीक्षण रिपोर्ट

6.7 सापेक्ष आरेखण और आरेख

समानांतर नियंत्रण कक्ष

समानांतर नियंत्रण कक्ष दो या दो से अधिक जनरेटर सेट, या जनरेटर सेट और लोड को बिजली की आपूर्ति करने के लिए समानांतर में सक्षम बनाता है।समानांतर नियंत्रण कक्ष बॉक्स GGD संरचना है जिसमें मैनुअल, अर्ध-ऑटो और ऑटो नियंत्रण है।

मैनुअल समानांतर नियंत्रण कक्ष: ऑपरेटर समानांतर जनरेटर सेट के समानांतर नियंत्रण कक्ष बॉक्स में संकेतक के आधार पर समानांतर कार्य सिग्नल का विश्लेषण करता है और बनाता है।

समानांतर नियंत्रण कक्ष के साथ, बिजली की आपूर्ति को बिजली की जरूरतों के अनुसार लचीला नियंत्रित किया जा सकता है।
