| ब्रांड नाम: | SHX |
| मॉडल संख्या: | एसपीएफ़825 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग |
| भुगतान की शर्तें: | टी/टी, एल/सी |

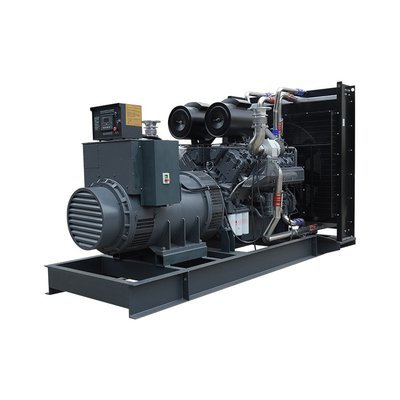

SHX 600kw पर्किन्स डीजल जेनरेटर सेट 750kva जेनरेटर पावर यूनिट इलेक्ट्रिक जेनरेटर
विनिर्माण मानक:
आईएसओ8528;आईएसओ1105;आईएसओ3046;जीबी/टी2820;जीबी755;बीएस5000;एनईएमएएमजी-22;YD/T502
विद्युत पैरामीटर्स
तरंग विरूपण: <10%
वोल्टेज में उतार-चढ़ाव: <0.5%
वोल्टेज / आवृत्ति में उतार-चढ़ाव: <=0.5%
AVR स्व-विनियमित, वोल्टेज विनियमन दर: <=+- 1%
VDE0875-N और ISO8528 . की शर्त के साथ रेडियो हस्तक्षेप निरोधक समझौते
600kw पर्किन्स डीजल जनरेटर सेट की विशिष्टता
| जेनसेट मॉडल | एसपीएफ़825 |
| जेनसेट रेटेड पावर | 600KW/750KVA |
| रेटेड वोल्टेज | 400/230V (समायोज्य) |
| वर्तमान मूल्यांकित | 1080 एम्पीयर |
| आवृत्ति | 50 हर्ट्ज |
| ऊर्जा घटक | 0.8 लैगिंग |
| कनेक्टिंग प्रकार | 3 चरण 4 तार |
| शीतलन प्रणाली | पंखे, पानी की टंकी के साथ बंद साइकिल वाटर-कूल्ड |
| कुल मिलाकर आयाम (एल × डब्ल्यू × एच) मिमी | 4500×1900×2200 |
| कुल वजन (कि. ग्रा) | 6000 |
| डीजल इंजन | |
| ब्रैंड | पर्किन्स |
| नमूना | 4006-23TAG2ए |
| इंजन के प्रकार | लाइन में 6 सिलेंडर, 4 स्ट्रोक, एयर-टू-एयर आफ्टर-कूल्ड |
| आकांक्षा | टर्बोचार्ज |
| घूर्णन गति | 1500 आरपीएम |
| इंजन शीतलन प्रणाली | पानी ठंडा हुआ |
| स्पीड गवर्निंग सिस्टम | इलेक्ट्रॉनिक स्पीड गवर्नर |
| प्रारंभिक विधि | 24V बैटरी द्वारा |
| इंजन फिल्टर सिस्टम | ड्राई टाइप एयर फिल्टर, फ्यूल फिल्टर, ऑयल फिल्टर, वाटर फिल्टर |
| विस्थापन (एल) | 23 |
| बोर × स्ट्रोक (मिमी) | 160×190 |
| दबाव अनुपात | 13.6: 1 |
| 100% लोड ईंधन की खपत (g/kw.h) | 209 |
| चिकनाई क्षमता (एल) | 113.4 |
| आवर्तित्र | |
| ब्रैंड | फर्रान्दो |
| नमूना | एफएलडी634बी |
| उत्साहित प्रकार | ब्रशलेस स्व-उत्साहित AVR विनियमन |
| कनेक्टिंग प्रकार | 3 चरण 4 पोल |
| स्थिर आवृत्ति परिवर्तन | 0.50% |
| कोई लोड वोल्टेज नहीं | ≥95% -105% |
| स्थिर वोल्टेज | ± 1% |
| इन्सुलेशन वर्ग | कक्षा एच |
| संरक्षण ग्रेड | आईपी23 |
| जेनसेट के घटक | |
| (1) डीजल इंजन;(2) अल्टरनेटर;(3) पानी की टंकी और रेडिएटर असेंबली;(4) नियंत्रण कक्ष;(5) बेस फ्रेम। | |
नियंत्रण समारोह
कुंजी प्रारंभ / ऑटो प्रारंभ
निगरानी मीटर: वर्तमान;आवृत्ति;तार वोल्टेज;जेनसेट केवीए;जेनसेट किलोवाट;उत्पादन
क्षमता;आउटपुट किलोवाट एच;ऊर्जा घटक।
चेतावनी/शटडाउन: अल्टरनेटर अंडर/ओवर वोल्ट्स, फ़्रीक्वेंसी;अंडर / ओवर स्पीड;तेल का कम दबाव;उच्च इंजन अस्थायी;उच्च/निम्न बैटरी वोल्ट;वर्तमान से अधिक;पृथ्वी दोष शटडाउन।
आपूर्ति की गुंजाइश
1. डीजल इंजन
1.1 इंजन जिसमें वेट टाइप सिलेंडर, डायरेक्ट इंजेक्शन कम्बशन चेंबर, एग्जॉस्ट टर्बोचार्जर, वाटर कूलिंग, इलेक्ट्रॉनिक गवर्नर आदि शामिल हैं।
1.2 ईंधन प्रणाली, जिसमें ईंधन पंप, छलनी या फिल्टर आदि शामिल हैं।
1.3 एयर इनटेक और एग्जॉस्ट सिस्टम, जिसमें एयर फिल्टर, एग्जॉस्ट साइलेंसर, बोलो, सभी इंटेक और एग्जॉस्ट पाइपिंग, केबलिंग, इंस्ट्रूमेंट्स, वॉल्व और सेटिंग्स आदि शामिल हैं।
1.4 कूलिंग सिस्टम, जिसमें वॉटर लेवल अलार्म और इंडिकेटर के साथ रेडिएटर, थर्मोस्टेटिक स्विच, थर्मोस्टेटिक हीटर, इंजन शाफ्ट माउंटेड फैन, सभी इंटरकनेक्टिंग पाइपिंग, केबलिंग, इंस्ट्रूमेंट्स, वॉल्व और सेटिंग्स आदि शामिल हैं।
1.5 स्नेहन प्रणाली में पंप, तेल संप, तेल छलनी और फिल्टर, सभी इंटरकनेक्टिंग पाइपिंग, उपकरण, वाल्व और सेटिंग्स आदि शामिल हैं।
1.6 स्टार्टिंग सिस्टम, जिसमें बैटरी के 2 सेट, एसी चार्जर का एक सेट और इंटरकनेक्टिंग पाइपिंग, केबलिंग, इंस्ट्रूमेंट, वॉल्व और सेटिंग्स आदि शामिल हैं।
2. एसी तुल्यकालिक जनरेटर
2.1 जेनरेटर, जिसमें एक्साइटर, रेक्टिफायर, एवीआर, शाफ्ट माउंटेड पंखा शामिल है, यदि आवश्यक हो।
2.2 सभी इंटरकनेक्टिंग पाइपिंग, केबलिंग, उपकरण, वाल्व और सेटिंग्स, आदि।
3. कपलिंग और गार्ड
3.1 युग्मन
3.2 युग्मन गार्ड
4. नियंत्रण कक्ष
4.1 स्थानीय स्वचालित नियंत्रण कक्ष
5. बेसप्लेट
5.1 आम बेस प्लेट
6. दस्तावेज़:
6.1 जेनरेटर सेट इंस्टॉलेशन मैनुअल
6.2 जेनरेटर सेट संचालन और रखरखाव मैनुअल
6.3 जेनरेटर सेट कंट्रोल पैनल मैनुअल
6.4 इंजन मैनुअल और गुणवत्ता फ़ाइल
6.5 अल्टरनेटर मैनुअल और गुणवत्ता फ़ाइल
6.6 फैक्टरी स्वीकार्य परीक्षण रिपोर्ट
6.7 सापेक्ष आरेखण और आरेख।
|
|
