| ब्रांड नाम: | SHX |
| मॉडल संख्या: | एससीएफ-1100 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| पैकेजिंग विवरण: | प्लाईफिल्म या प्लाईवुड |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
SHX 1000kva कमिंस डीजल जेनरेटर सेट KTA38 इंजन मॉडल स्टॉक में खुला प्रकार
सनकिंग्स ओपन टाइप डीजल जनरेटर हेवी ड्यूटी चैनल स्टील बेसफ्रेम पर खड़ा होता है, जो लंबे समय तक चलने के लिए एंटी-रस्ट पेंट के साथ मजबूती से लेपित होता है और कंपन डंपिंग घटकों और सहायक उपकरण से सुसज्जित होता है।इसके अलावा, सुविधाजनक चलने के लिए बेसफ्रेम में हुक आंखें हैं।
| प्रतिरूप संख्या। | अतिरिक्त शक्ति | सर्वोच्च शक्ति | यन्त्र | आवर्तित्र | नियंत्रक | ||
| केवीए | किलोवाट | केवीए | किलोवाट | ||||
| एससीएस1100 | 1100 | 880 | 1000 | 800 | KTA38-G5 | स्टैमफोर्ड | 6110 |
230/400VAC, 50 हर्ट्ज, 0.8 पीएफ (अंतराल), तीन चरण चार तार
जेनरेटर सेट विनिर्देशों
| राज्यपाल वर्ग | ISO8528 G3 |
| संभावित गिरावट | 土1% |
| स्थिर वोल्टेज विनियमन | 土1% |
| फ़्रिक्वेंसी ड्रॉप | तुल्यकालिक(0%) |
| स्थिर अवस्था आवृत्ति | 0.25% |
| आरआरआईएसदमन | बीएस एन 61000-6-4 / बीएस एन 61000-6-2 |
| ईंधन की खपत दर, जी/किलोवाट एच (एल/घंटा) | 209ली |
| बैटरी क्षमता शुरू करना, ए / घंटा | 200*4 |
| कुल शीतलक क्षमता, एल | 124 |
| ईंधन क्षमता (बेस टैंक), एल | एन/ए |
इंजन डेटा
| नमूना | KTA38-G5 |
| टाइप | "वी" टाइप 12 सिलेंडर, 4 साइकिल |
| विस्थापन, एल | 37.8 |
| संपीड़न राशन | 13.9:1 |
| आकांक्षा | टर्बो, वाटर / एयर कूलिंग |
| ईंधन प्रणाली | पीटी प्रकार ईंधन पंप, ईएफसी इलेक्ट्रॉनिक गवर्नर |
| बोर * स्ट्रोक (मिमी) | 159*159 |
| रेटेड गति, आरपीएम | 1500 |
| राज्यपाल प्रकार | इलेक्ट्रोनिक |
| वोल्टेज शुरू करना | 24 वी, नकारात्मक जमीन |
| बैटरी चार्जिंग सिस्टम | 24वी 35ए |
| स्नेहक क्षमता, एल | 135 |
| शीतलक क्षमता, एल | 258 |
अल्टरनेटर डेटा
| संरक्षण वर्ग | आईपी23 |
| इन्सुलेशन वर्ग | कक्षा एच |
| मानक में तापमान वृद्धि | 125 ℃ (जब परिवेश अस्थायी 40 ℃ है) |
| उत्तेजना प्रकार | ब्रश रहित और आत्म-उत्साहित |
| तरंग विरूपण | कोई भार नहीं<1.5% गैर-विकृत संतुलित रैखिक भार<5% |
| टेलीफोन हस्तक्षेप (टीआईएफ) | <50 |
| टेलीफोन हस्तक्षेप (THF) | <2% |

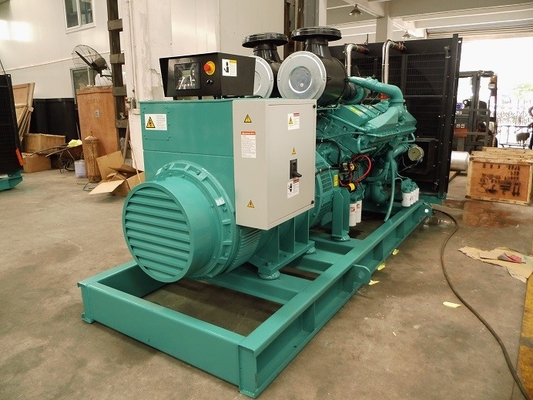

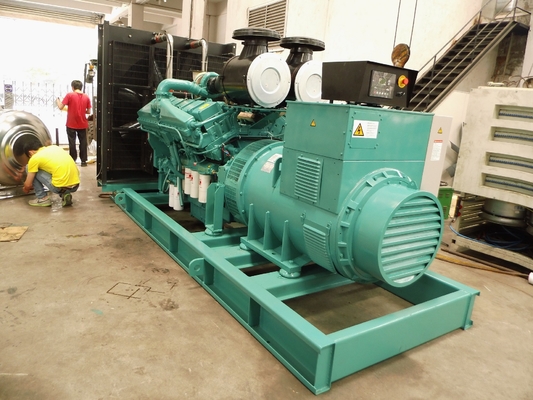

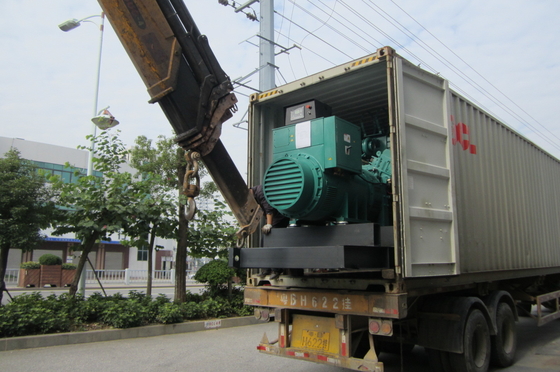

संदर्भ के लिए चित्र:
जेनरेटर सेट आपूर्ति का दायरा:
1. इंजन: एकदम नया इंजन।
2. अल्टरनेटर: बिल्कुल नया ब्रशलेस अल्टरनेटर, सिंगल बेयरिंग, IP23, H इंसुलेशन क्लास।
3. बेस फ्रेम: हैवी ड्यूटी स्टील चैनल बेस फ्रेम।
4. रेडिएटर: सुरक्षा गार्ड के साथ।
5. वाइब्रेशन डैम्पर: इंजन/अल्टरनेटर और बेस फ्रेम के बीच वाइब्रेशन डैम्पर।
6. ब्रेकर: 3 पोल आउटपुट मैनुअल सर्किट ब्रेकर।
7. नियंत्रक: डीपसी / स्मार्टजेन, एएमएफ फ़ंक्शन के साथ स्वचालित नियंत्रक।
8. साइलेंसर: फ्लेक्सिबल बेलो, एल्बो के साथ हैवी ड्यूटी इंडस्ट्रियल टाइप साइलेंसर।
जेनरेटर परीक्षण:
1. लोडिंग टेस्ट: जेनरेटर के चलने की जांच और सत्यापन के लिए जेनरेटर को एक व्यापक प्रदर्शन परीक्षण के अधीन किया जाता है जिसमें 0%, 25%, 100% और 110% लोडिंग शामिल है।
2. पार्ट्स गलती परीक्षण।
3. ईंधन टैंक दबाव परीक्षण।
4. बोल्ट कसने वाला टॉर्क टेस्ट।
5. वोल्टेज असर और इन्सुलेशन परीक्षण।
6. शोर स्तर परीक्षण।
|
|
